智能一卡通管理系統

“興邦智能一卡通”是應用最先進的非接觸式智能卡技術、現代電子技術、計算機技術、通訊技術，并且通過引進國外先進技術帶入了嶄新的管理理念和產品概念。結合行業的前端技術并憑借技術人員的豐富經驗，自行開發設計、生產了成熟而先進的“興邦一卡通”應用系統，使高科技真正進入到了千家萬戶，真正做到“一卡在手興邦無阻”。

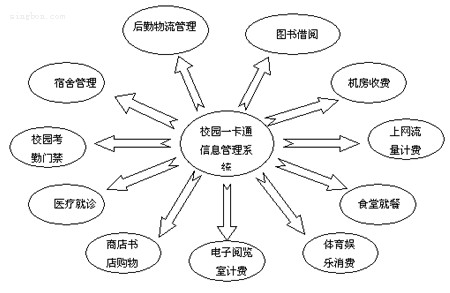

“興邦智能一卡通”將用戶及企業無間隔、跨距離的聯系在一起，可實時實現智能停車場、巡更、智能卡門禁、會所消費、洗衣、飲水、洗浴、考勤、餐飲、智能卡查詢充值、智能卡小區巴士等多個管理子系統。同時，還擁有電動道閘、智能三輥閘等多種型號的機電產品系列。

一卡通概述

隨著我國經濟的高速發展,人們的生活水平得到了前所未有的提高，伴隨著科學技術的迅猛發展，眾多的高新科技產品走入了我們的日常生活之中。尤其是近二十年之中，電子計算機技術及電子控制技術的突破性發展，給人們的生活帶來了深刻的變化。現今全球步入信息化時代，人們的生活節奏加快了，昔日費時費力的設備及管理方法逐漸退出了歷史的舞臺，取而代之的是高智能化性能優異的高科技產品。

目前來說，“一卡通”概念應該是“一卡一庫一線”，即一條網絡線連接一個數據庫（PC機），通過一個綜合性的軟件，實現設置IC卡管理、查詢等功能，實現整個系統的“一卡通”。

所謂“一卡”，就是在同一張卡上實現多種不同功能的智能管理，一張卡上通行很多的設備，而不是不同功能有不同的卡，不同的機在不同的卡上使用。“一卡通”，首先要求是該卡的讀寫設備必須與該卡一致。其次要求該卡必須是具有多分區及密碼校驗，保證彼此的獨立性、安全性、多用性的智能卡，如MIFARE卡具有獨立密匙的16個功能分區，硬件設備相互之間訂好協議，一個學校內部多種不同的設備，能用一張卡相通。不同的校園用同一類設備，同一張卡，只要是MIFARE的技術，及其模塊系統，只要卡還有空的區域，就可以用，這就是所謂的“一卡”。

所謂“一線”，就是一條線通多種信息，多種不同的設備都掛在一條線上，通過一條線跟PC機一個接口把所有的設備都串起來，進行不同數據的信息交換。如果很多設備都掛在PC機上，那么每臺設備跟PC機就占了一條線，而PC機都需要給它提供通訊接口，這樣，設備多，通訊接口多，而計算機的的通訊接口是有限的，并不能滿足要求，而且在安裝使用過程中，做不到那么多線都跟PC機相通，這種做法是不可取的。

所謂“一庫”，就是在同一個軟件、同一臺PC機上、同一個數據庫內、實現卡的發行、卡的取消、卡的報失、卡的資料查詢等，準確明了、方便快捷。這叫“一庫”。

該系統基于計算機網絡技術和最新IC卡技術，將小區管理和應用設施全面納入計算機綜合管理系統，只用一張經過授權的智能卡，便可以通過該系統強大的軟件功能組合和完善的硬件配套設施。用戶可憑一張IC卡進行車場停車、智能門禁、各種收費、等“一卡通”服務。

系統先進性

本系統服務器通過100M/10M網卡及集線器與各工作站通信，服務器和集線器之間用五類雙絞線聯接，工作站與集線器之間，也用五類雙絞線連接。網絡協議采用國際上公認安全可靠的NT操作系統，各管理工作站操作系統采用最為流行的簡潔且易維護的Win98平臺，數據庫采用微軟公司的SQL Server2000。

本系統現場控制點的控制器內的單片機與存儲器之間通信采用I2C總線方式。I2C總線上可以同時擁有多個主控制器和從控制器，主從控制器同時掛接在總線上，單片機設定為主控器，可以外接多個存儲器，因此在需要增加控制器外接數據的存儲容量時，例如增加黑名單容量或增加脫機運行的數據存儲容量，無須增加單片機的輸入輸出口，直接將增加的存儲器掛接在I2C總線上就可以。單片機的輸入輸出端口可以在程序運行的過程中根據需要自由地改變，因此以后需要升級產品的性能時，只需要更換單片機就可以完成產品的升級，而不需要更換整個控制器主板控制器內置時鐘，具有時日計時功能。整個系統網絡統一從服務器定時發送時間日期信息到各個管理工作站，統一各個工作站的系統時間日期，各個工作站再將更新的時間日期信息下載到各個控制器，使控制器的時日與系統同步。

“興邦一卡通”的結構優勢

由于“一卡通”的真正含義是“一卡一線一庫”，在結構上便顯示出以下獨特的優勢：

1.數據共享：加快了數據交換的速度。

2.全面檢索：因有一總數據庫，只要給出查詢字段名，就可在此庫中一次性查出相關所有記錄，提高效率，減少出錯。

3.全面統計：因只有一個數據庫，報表可及時生成，無須再逐一查詢各個PC機。

4.實時監控查詢任何一個終端機使用與記錄，情況。

5.操作簡單：只需一次，最多二次步驟，即可實現功能，無需多次轉換。

6.減少設備投資，降低成本。

另外，因一卡通的“卡”具有多用性、兼容性，MIFARE卡，其芯片可劃分為16個區域，且各個區域均可設置各自的區域密碼，其本身的安全可靠性、獨立性又可延伸為以下特點：

1.功能分區域占用：不同功能分別占不同區域且可加密。

2.軟件不同但可分區共用：不同軟件下，功能仍可分別占用不同區域，加密功能可獨立使用，互不干擾。

系統安全可靠

2.3.1 星型網絡系統的安全性

系統采用星型網絡結構，因此單機蕩機、損壞對整個系統無影響；

系統采用國際上最新先進的TCP/IP協議，徹底解決了多個站點同時操作帶來的并發沖突問題。由于與目前迅速發展的INTERENT采用同樣的網絡協議，所以進入“信息高速公路”非常方便；

由于采用客戶機/服務器的體系結構，即使系統服務器出現故障，各站點仍能按單機操作方式工作，而不會使整個系統癱瘓；

系統采用嚴格的分級管理技術，操作口令和IC卡驗證網絡權限設計，雙重認證，有效地避免了非法越級操作；

各級的管理通過客戶的要求來定義；

UPS不間斷供電，保證系統不間斷的運行。

2.3.2 總線網絡系統的安全性

各個現場控制點控制器采用單片機控制，單片機內程序數據保護有兩種方式：可以設置為密碼控制讀出，密碼錯誤一次，單片機就會自動銷毀內部的所有數據；也可以設置為禁止讀出，即使有密碼也讀不出，因此一旦控制器的功能設定，就可以有效防止人為的非法修改。

各個子系統管理工作站與現場控制器之間的總線方式連接，即使某一個控制器出現問題，工作站會自動檢測出現問題的控制器，除了向管理員或操作員發出告警信息外，工作站會自動將此控制器從總線上旁路掉，即單個控制器的故障不會影響整個總線網絡的運行。

現場總線上的數據通信方式及通信協議由開發商自行約定，因此在不了解約定時，即使利用便攜式設備掛接總線也很難截取總線上的數據和控制總線的運作。

控制器具備一定容量的數據存儲能力，因此在總線出現問題，導致工作站與控制器之間無法實現實時通信時，控制器能夠實現一定時間的脫機運行。保證系統數據的完整性和控制的安全性。

非接觸式IC卡讀寫器是從Philips公司的最底層技術上開發出來，各個公司的開發方式和加密方式不同，因此從讀寫器到控制器之間截取數據是很困難的。

非接觸IC卡與讀寫器之間的通信為微波通信，利用特制天線截取微波信號，再加以解密，以目前的設備及技術，需要投入的設備和人力是很巨大的。IC卡內置微處理器，具備運算能力，而一級加密方式由Philips公司保密，二級加密由IC卡發行商保密，因此在不具備完整的參數的情況下，要完成二次加密數據的解密難度非常大，按照目前國際上公認說法，這是不可能的。

系統配置靈活

軟件、硬件模塊化的結構設計，搭積木式的增加和減少模塊靈活；

一級網絡星型布線使站點不受限制，站點的增設減少系統不用停機；

二級總線網絡最大配置通訊口數8個，每個通信口最多可外接64個外設控制器，控制器帶地址設定，總線上控制器的增減方便靈活。

整體局域網開放式的系統配置，全漢字化的系統維護界面；

結合多媒體、遠程通訊等先進的計算機技術，將來本系統的“一卡通”網絡與其他相關系統“一卡通”網絡可以實現并網，形成廣域“一卡通”，實現方式可以通過專線或互聯網，方式靈活。

整體結構說明

整體系統呈二級網絡結構，一級網絡為星型網絡，由服務器通過集線器與各個子系統工作站連接。各個子系統工作站與子系統內的控制點之間采用工業現場控制總線方式連接。一級網絡主要是數據的傳送與交換，數據量大，要求傳送的速度快，因此采用星型網絡結構。另外星型網絡結構配置可以使得子系統的增減靈活，硬件上只需要更改集線器的容量即可提高服務器掛接的子系統的數量，軟件上在數據庫內增加相應子系統的數據表格，因此在系統以后的擴展上具有經濟性與簡單性的優越。二級網絡主要是各個現場控制點信息采集，數據量小，控制點多，采用工業現場總線方式可以滿足這種多點控制的需要，同時各個控制點本身具有一定智能特性，能夠完成一定量的數據的操作與存儲，因此嚴格來講，二級網絡是一套集中分散控制系統。



網絡服務器配置Windows Server NT4.0操作系統，SQL Server 2000數據庫管理系統。各個管理工作站配置Windows98和SQL Server 2000。SQL Server是一種為滿足分布式客戶/服務器計算而設計的可伸縮的、高性能的數據庫管理系統，它的很多功能和可靠性是通過與Windows NT集成實現的，例如，與Windows NT的線成與調度服務器、性能監視器、事件瀏覽器等集成，使用戶只用進行一次登陸便可以上網并同時登陸到SQL Server，從而簡化用戶帳號管理；通過內置的復制功能為局域網提供一個在整個網內傳遞信息的手段，使得各個工作站都可以得到實時、準確的信息；通過簡潔的分布式框架結構可以對整個網絡內工作站進行管理；充分利用并行結構的優點提供對超大型數據庫的更好的支持；任務調度和報警提供了一個生成服務器任務并在適當時候執行它們的簡單方法，如時鐘控制GPS等；對Internet的支持，使SQL Server真正成為企業級客戶/服務器數據庫管理系統。采用SQL Server，降低了建造、開發和管理數據庫應用的復雜性。

網絡上數據的流程

關于整體網絡上數據的流程以一張IC卡的發行和以門禁子系統使用為例來講述：

首先，一張IC卡若未在網絡管理工作站發行系統發行，是不可以在系統內使用的。網絡管理工作站管理員登錄系統后，進行IC卡發行操作，輸入關于此張IC卡的相關資料，網管站將發行的IC卡的有關數據和網管員的所有操作記錄存檔，更新網管站內的相關數據庫，然后將此次的所有記錄數據發送到網絡服務器數據庫的相關數據表。

服務器數據庫接受到網管站的數據后，更新與之相關的數據表，并根據發行時對IC卡權限的設定，將此IC卡的數據發送到相應的管理工作站，例如，在網管站發行IC卡時，設定IC卡可以在門禁管理等子系統內使用，則服務器將此張IC卡的相關數據發送到門禁管理工作站等相應各個工作站。

各個管理工作站收到服務器發送來的數據后，更新本站內相應的數據表。根據數據的內容，下載相應的數據到現場控制器。控制器將存儲器內數據更新，若增加數據超出存儲記錄容量，控制器采取覆蓋方式，將新增的數據覆蓋最早進入的數據。

若IC卡在初次發行時未發行在某個子系統使用的權限，在使用過程中，可以在網管站或相應的管理站重新增加使用權限。例如:未發電子消費管理系統的使用權限，可以在電子消費管理工作站再次發行使用權限，或在總控中心發行。管理操作員登錄系統后，進行IC卡發行，電子消費管理站首先讀取該卡上的電子消費的信息資料，檢索本地數據庫內是否有該IC的資料檔案，若卡上電子消費無信息，并且本地數據庫內無該卡的電子消費通行設定信息，則電子消費管理站發行該卡的通行權限及可以使用的電子消費權限，將卡的發行信息和電子消費管理員的操作信息存儲在本地數據庫，同時將這些信息發送到服務器數據庫。IC卡增補權限發行過程完成，IC卡即時可以在電子消費管理子系統內使用。

2.8 軟件簡介

★ 采用了電腦控制和數據處理技術，自動化程度高，控制準確。

★ 每個子系統可與其他子系統數據共享，在用戶使用多個子系統的時候，可以一次發行，多處使用。

★ 軟件操作界面美觀，并具有換膚功能，統性能穩定，使用可靠。

★ 采用電腦網絡和收費軟件相結合的方法,防止了非法的修改和越權查閱資料。

★ 管理電腦和各個收費計算機可以實現實時通訊，并且管理電腦具有外接接口，網絡擴展性強

★ 操作員可以于任意一臺電腦監控整個系統的運行情況。

★ 使用了目前較為先進的C／S體系結構，既可以應用于小型的一進一出停車場系統，也可以應用于大型的多進多出車場系統，在具備了該網絡數據庫本身所特有的強大數據管理功能的同時又給用戶提供了較為人性化的易于使用的用戶界面，安裝、調試、維護簡單方便，易于更換及檢修。

★ 靈活的權限管理。興邦管理軟件中的權限可以由管理員進行細化，然后分配到不同的操作員，保證每個操作員只能在其限定的職責范圍內工作，保證了系統的安全性。

★ 強大的查詢報表功能。興邦停車場系統采用了自己研發的報表系統，可以按照任意范圍、任

意順序、任意規格進行打印輸出，而且其報表格式采用了標準的超文本格式，可以方便的轉換存儲（IE、Word、Excel均可以直接打開此種格式）。

★ 強大掛失及恢復掛失功能，當您的卡丟失時可直接到管理處進行掛即可，就是別人拿了您的卡也不能讀卡，當您又找回您的卡也只須到管理處解掛即可。
