GPRS轉433網關網絡布線和配置說明（防水型）

文章出處：http://www.benjue.cn 作者：興邦開發部

網絡布線圖

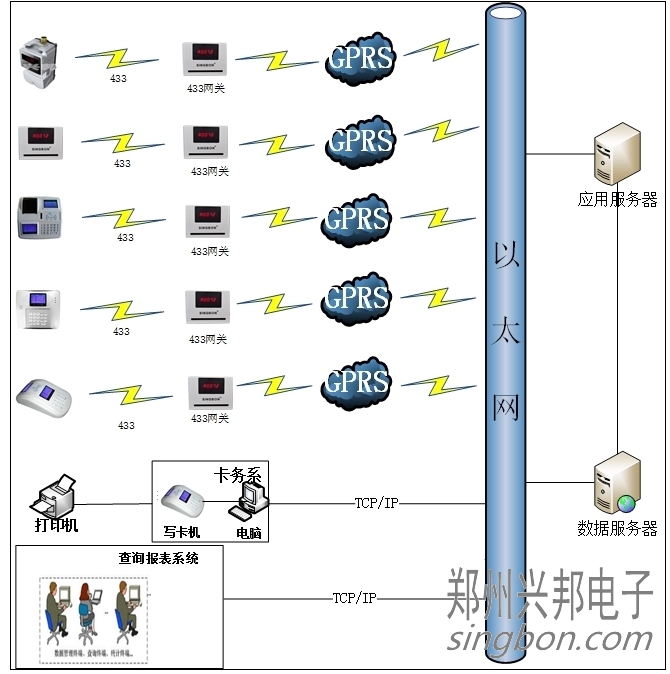

1.433通訊網絡拓撲圖



2.網關433模塊配置說明(接線)



                   433網關（04300G100D/C04300G100D100D）





                          編程器TR001

 網關的紅線    12V1A電源正極
 網關的黑線    12V1A電源負極
 網關的綠線和編程器TR001的綠線連接
 網關的黃線和編程器TR001的白線連接

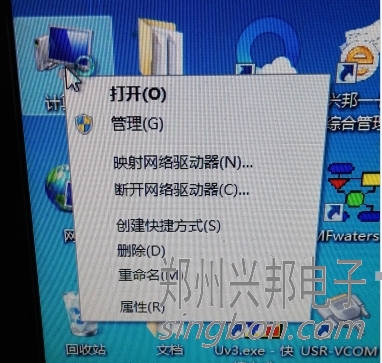

 連接好線后，把編程器TR001插入電腦的USB口，右鍵單擊電腦桌面的“計算機”如下圖所示：

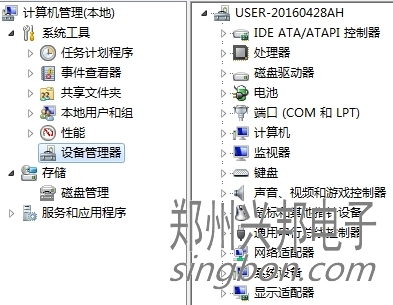

右鍵單擊“管理”，找到“設備管理器”，右鍵單擊“端口”。確定編程器TR001的端口號。

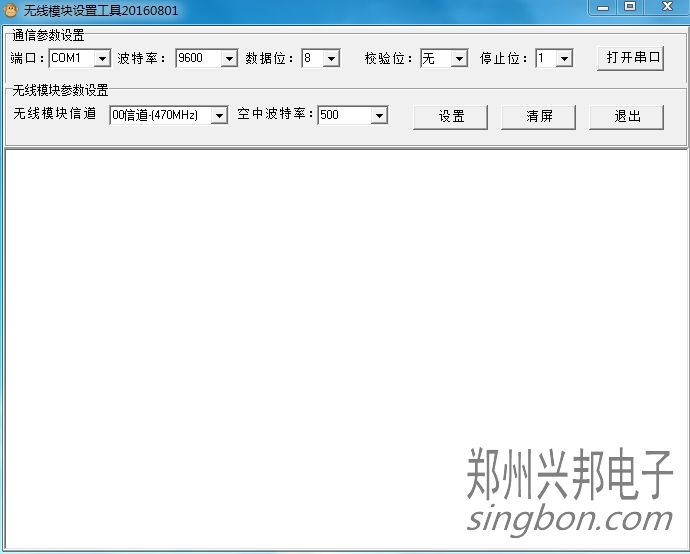

 點擊“無線模塊設置工具”           ，點開后如下圖所示
   選擇編程器TR001所在的端口，打開串口。

需要配置的內容
波特率：9600
    數據位：8
    校驗位：無
停止位：1
無線模塊信道：37信道（433MHZ）(同一個信道為同一個網絡，同一個網絡中的通信器和設備可以互相通信)
空中波特率：2000

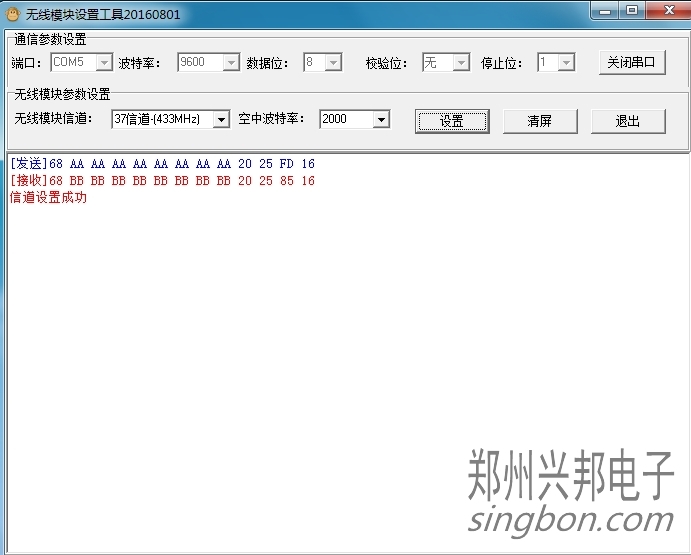

點擊“設置”，會提示信道設置成功。



3.網關GPRS模塊配置說明(接線)
 網關的紅線    12V1A電源正極
 網關的黑線    12V1A電源負極
 網關的黑線    12V1A電源負極
 網關的藍線和編程器TR001的綠線連接
 網關的白線和編程器TR001的白線連接
 連接好線后，把編程器TR001插入電腦的USB口，右鍵單擊電腦桌面的“計算機”如下圖所示：

右鍵單擊“管理”，找到“設備管理器”，左鍵雙擊“端口”。確定編程器TR001的端口號。





點擊“GPRS配置工具”                             ，點開后如下圖所示
   將編程器TR101插入GPRS配置接口，打開配置工具，選擇相應串口，點擊“讀取設備參數”。



需要修改的內容
a.網絡協議：UDP
b.設備波特率：115200
c.目標IP為所用服務器電腦IP：122.114.33.8
d.目標端口號為所用服務器電腦端口號：10002
修改完成后，點擊“配置全部參數”，最后關閉端口退出。
