中文液晶小票一體機在線升機線做法

一、九針母頭接線方法

中文液晶小票一體機升級線做法

                                                   1-1

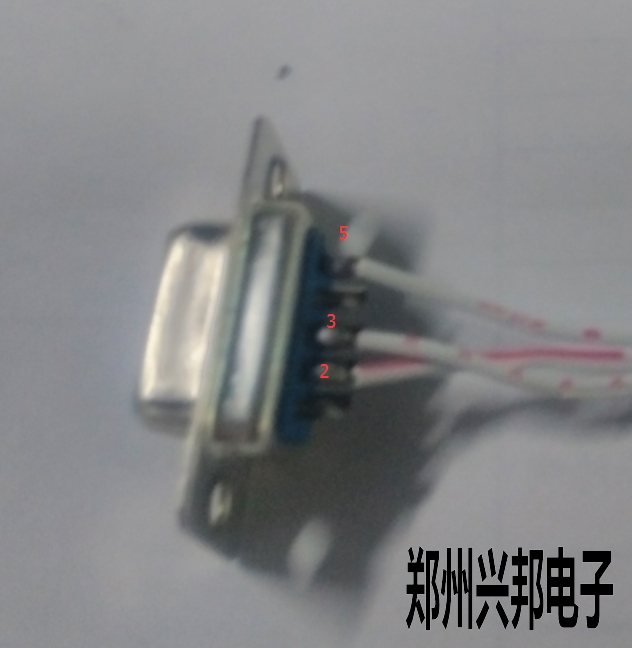

如圖1-1所示，圖中2、3、5分別對應九針母頭的2針、3針、5針。其中2、3接線交叉焊接。

二、5p插座的焊接方法

                                                     2-1

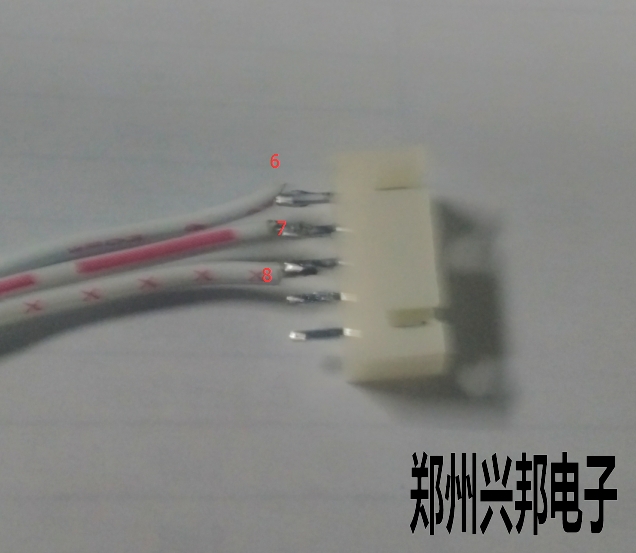

如圖2-1所示，5p插座正面朝上，也就是插座缺口朝上。接線方法

九針母頭      接       5p插座
5                                6
3                                8
2                                7

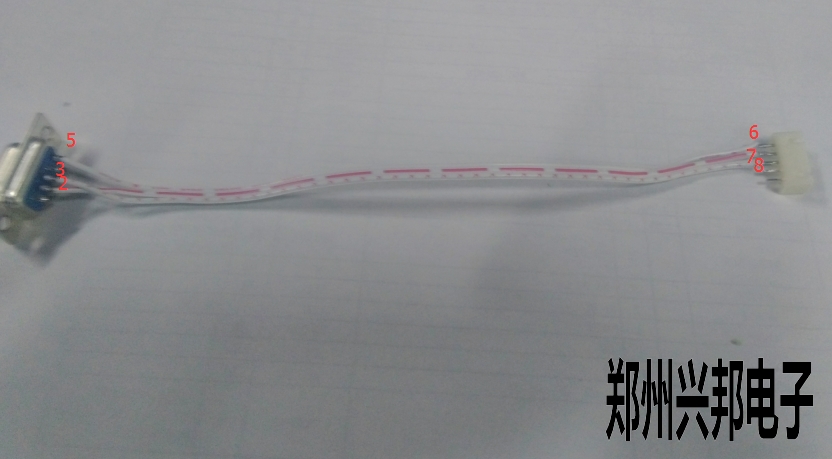

三、做好后整體圖片

最后打膠固定，防止焊接好的線折斷，脫落。

有外殼的可以配上外殼，外形更佳。

注：此線僅用于中文液晶小票打印一體機
